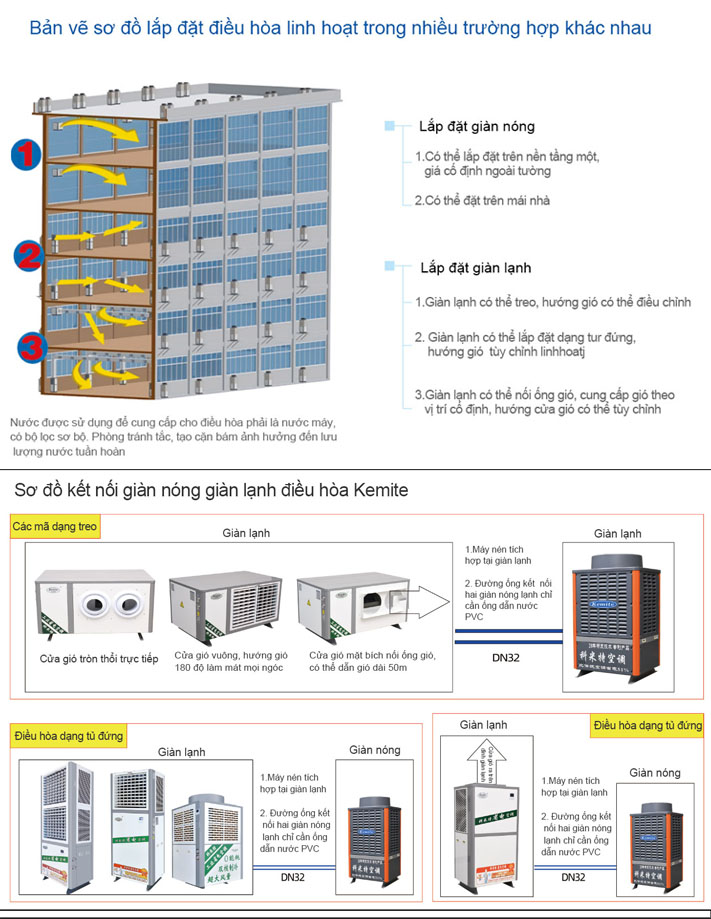

I. Sơ đồ lắp đặt đa dạng cho điều hòa công nghiệp tiết kiệm điện Kemite

Lắp đặt dàn nóng

Có thể lắp trên tường ngoài
Có thể lắp trên mái nhà

Lắp đặt dàn lạnh

Lắp treo tường, hướng gió điều chỉnh được
Lắp đặt sàn, hướng gió điều chỉnh được
Lắp ống gió, cấp gió tại chỗ, hướng gió điều chỉnh được

Yêu cầu nghiêm ngặt: Thiết bị tổ máy phải sử dụng nước máy và lắp bộ lọc trước

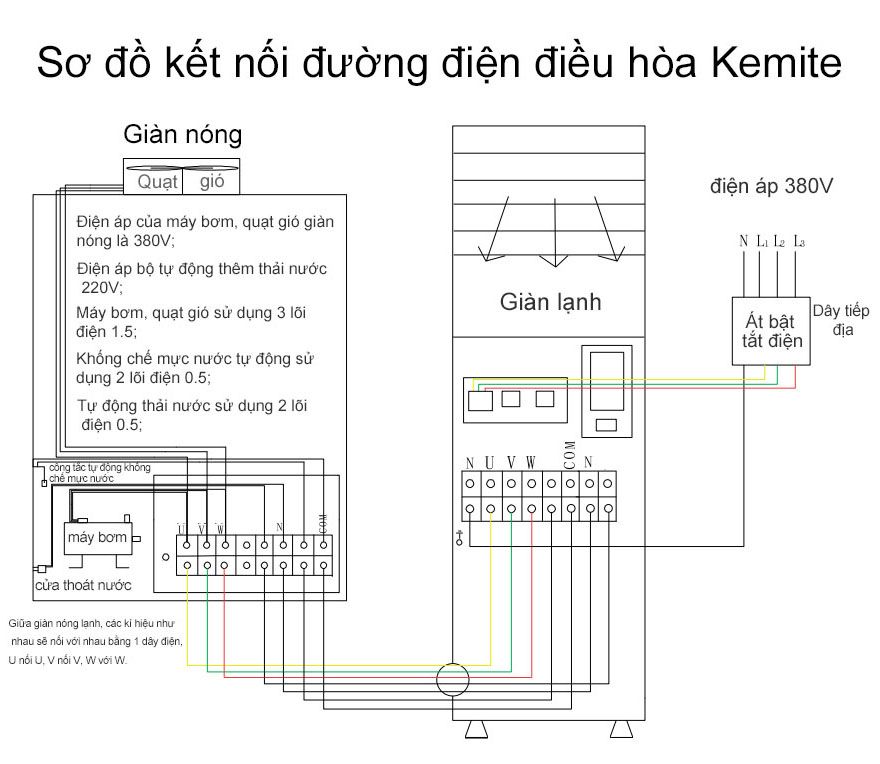

II. Sơ đồ đấu dây giữa dàn nóng và dàn lạnh điều hòa Kemite

Ghi chú: Bơm và quạt dàn nóng điện áp 380V, van xả nước điện áp 220V. Dây cáp cho bơm và quạt dàn nóng: 1.5mm² 3 lõi. Công tắc mực nước dàn nóng: 0.5mm² 2 lõi. Van xả nước dàn nóng: 0.5mm² 2 lõi.

Ghi chú: Dàn nóng và dàn lạnh: U nối U, V nối V, W nối W, tuyệt đối không được đấu sai. Đấu sai dây sẽ gây lỗi thiết bị, nghiêm trọng có thể cháy động cơ.

Yêu cầu đấu dây:

Chọn tiết diện dây theo đúng yêu cầu điện áp
Đảm bảo thứ tự pha đúng, tránh hư hỏng thiết bị
Tất cả điểm nối dây phải chắc chắn và đáng tin cậy
Sau khi đấu dây xong cần kiểm tra cách điện
