Quy trình lắp đặt điều hòa tiết kiệm điện làm mát bay hơi công nghiệp Comit
1. Lưu ý lắp đặt máy trong nhà (1)
Chọn vị trí lắp đặt
Yêu cầu môi trường: Tránh môi trường nhiều bụi, nguồn nhiệt lớn, ăn mòn mạnh để đảm bảo thiết bị hoạt động ổn định lâu dài; tránh xa nguồn nhiệt và chọn nơi râm mát để lắp đặt, tránh ảnh hưởng đến hiệu suất tản nhiệt và tuổi thọ thiết bị
Lắp đặt ngang bằng: Khi lắp đặt cần sử dụng thước thủy để đo chính xác, đảm bảo máy trong nhà hoàn toàn ngang bằng, ngăn ngừa rò rỉ nước ngưng tụ hoặc hoạt động bất thường

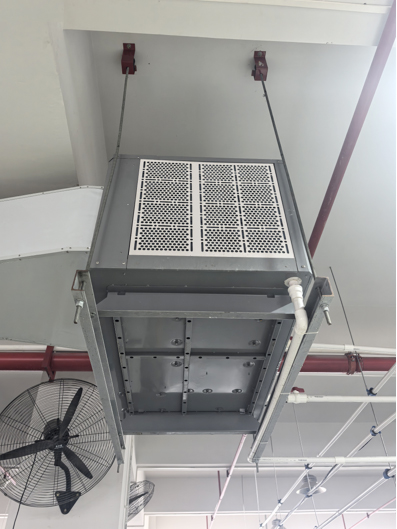

Yêu cầu lắp đặt đặc biệt cho máy treo
Khung thép hình: Khi lắp đặt máy treo cần lắp thêm khung thép hình chịu lực, đảm bảo độ bền hỗ trợ đáp ứng yêu cầu tải trọng của thiết bị
Bộ giảm chấn lò xo: Cần lắp thêm bộ giảm chấn lò xo để giảm rung động và tiếng ồn khi vận hành, nâng cao độ ổn định của thiết bị
Lưu ý lắp đặt máy trong nhà (2)
Bố trí không gian và bảo trì
Dành không gian bảo trì: Xung quanh máy trong nhà cần dành đủ không gian để thuận tiện cho việc bảo trì sau này và lưu thông không khí, khoảng cách cụ thể cần xem bản vẽ thiết kế kỹ thuật
Lập kế hoạch bố trí lắp đặt hợp lý: Khi lắp đặt nhiều máy trong nhà cần bố trí đều, đảm bảo phân phối gió đồng đều; nếu nối ống gió, ống gió cần lắp chắc chắn và chú ý giảm nhánh để giảm sức cản gió và tiếng ồn
Thao tác lắp đặt chuyên nghiệp
Sau khi lắp đặt xong cần kiểm tra nghiêm ngặt kết nối nguồn điện (dây trung tính, dây pha có đúng không) và kết nối ống nước, đảm bảo van nước mở, ngăn ngừa sự cố thiết bị
Lưu ý lắp đặt máy ngoài trời
1. Hiệu chỉnh độ ngang bằng
Lắp đặt máy ngoài trời cần nghiêm ngặt giữ ngang bằng, sử dụng thước thủy đo lường, tránh nghiêng dẫn đến rung động hoặc tiếng ồn khi vận hành
Giá đỡ phải có khả năng chịu tải đủ, sau khi cố định cần chịu được trọng lượng thiết bị và nhân viên gấp 4 lần
2. Hướng dẫn tránh các vấn đề môi trường
Bụi và nguồn nhiệt: Tránh khu vực nhiều bụi, có nguồn nhiệt cao (như bếp cạnh nguồn nhiệt xưởng), ngăn ngừa tắc nghẽn tấm tản nhiệt hoặc ảnh hưởng hiệu suất
Môi trường ăn mòn: Tránh xa khu vực hóa chất, cửa xả khí axit-bazơ

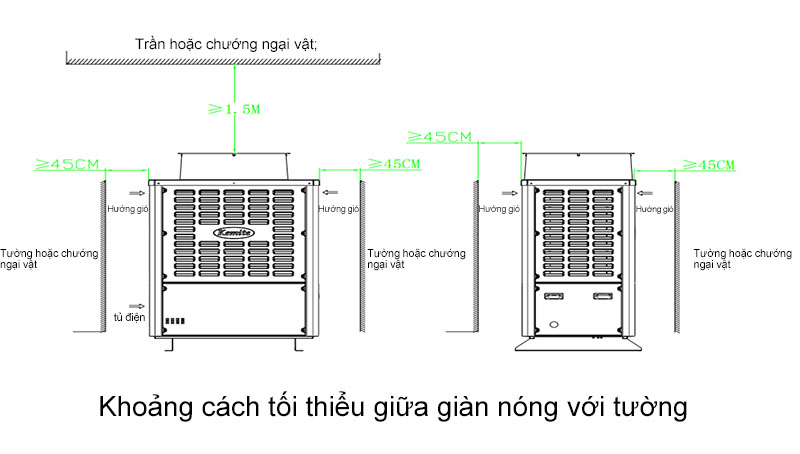

Điều kiện thông gió: Trước sau trái phải máy ngoài trời cần để đủ không gian, đảm bảo tản nhiệt thông suốt
3. Biện pháp giảm chấn và cố định
Thêm khối giảm chấn cao su giữa giá đỡ và thân máy, giảm tiếng ồn và rung động truyền dẫn khi vận hành
Giá đỡ cần sử dụng vật liệu chống ăn mòn như thép góc mạ kẽm để cố định, khe hở dùng keo silicon hoặc xi măng bịt kín chống thấm nước
Lưu ý lắp đặt máy ngoài trời (2)
4. Chi tiết an toàn và kịch bản đặc biệt

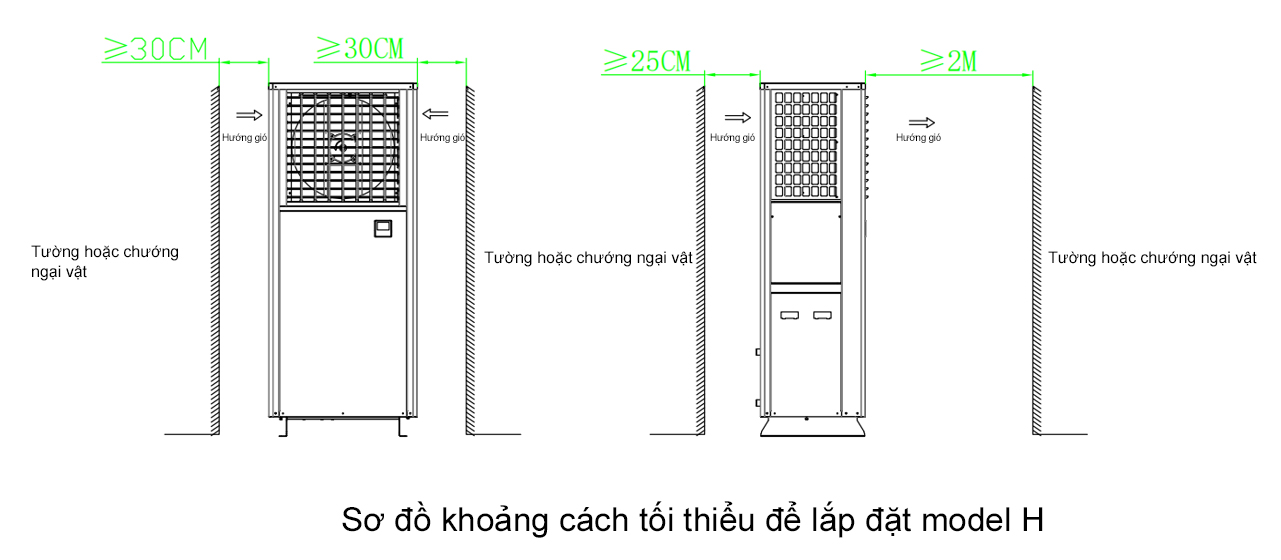

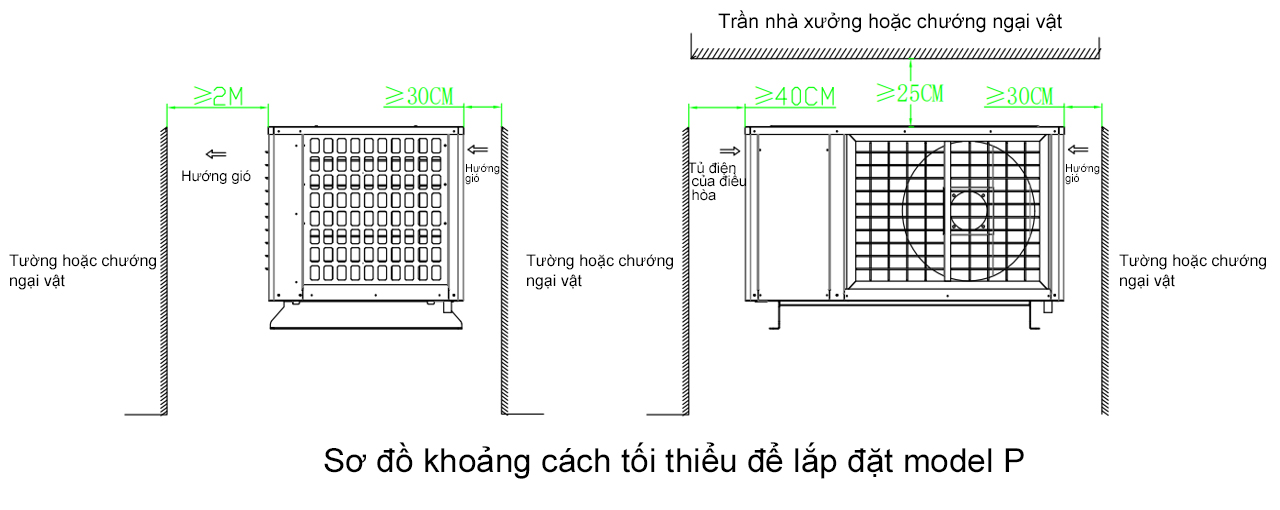

Dành không gian bảo trì: Xung quanh khung máy dành đủ không gian thao tác, đỉnh giữ độ cao thích hợp, thuận tiện bảo dưỡng và sửa chữa. Khi nhiều máy ngoài trời xếp song song, khoảng cách cần giữ nhất định, tránh đoản mạch luồng khí
Xử lý đặc biệt khi lắp trong nhà: Nếu máy ngoài trời lắp trong nhà, cần tăng hệ thống hút gió áp suất âm, và quạt hút phải lắp cao hơn đỉnh máy ngoài trời, ngăn ngừa không khí nóng ẩm hồi lưu. Bố trí đường ống nên giảm uốn cong, ống gió cần xử lý chống thấm nước
Quy định khoảng cách và thực hiện bản vẽ
Nghiêm ngặt điều chỉnh khoảng cách lắp đặt theo bản vẽ (như kích thước cách tường, độ dốc đường ống), lỗ xuyên tường cần trong cao ngoài thấp (độ dốc khoảng 5°) để thoát nước thuận lợi
Khi máy ngoài trời cao hơn máy trong nhà, đường ống kết nối cần thiết lập vòng chống nước; lắp đặt đường ống nên ngang bằng thẳng đứng
Tự kiểm tra an toàn và hiệu chỉnh
Sau khi lắp đặt chạy thử không dưới 30 phút, kiểm tra dòng điện, áp suất, thoát nước có bình thường không
Nguồn điện phải có công tắc độc lập, kết nối đường dây sử dụng đầu nối hình chữ U, ngăn ngừa kết nối sai đốt cháy bơm
Lưu ý kết nối ống nước giữa máy trong và ngoài (1)
Chất liệu và đường kính ống
Chọn chất liệu ống nước, phải là ống cấp nước PVC, tốt nhất là thương hiệu, chịu áp 1.6mpa. Không thể dùng ống PPR và ống thoát nước, dùng ống sắt và ống đồng cũng được nhưng chi phí quá cao
Kích thước đường kính: Máy 160 và 240 chọn kích thước 32, máy 320 và 360 chọn kích thước 50. Kích thước không thể nhỏ, có thể lớn hơn nhưng cũng không quá lớn, ống nước nhỏ sẽ ảnh hưởng lưu lượng dẫn đến tản nhiệt kém
Giảm thiểu sử dụng co 90 độ, có thể dùng co 45 độ thay thế, như vậy cũng giảm sức cản tăng lưu lượng
Ống nước giữa máy trong và ngoài không cần xử lý cách nhiệt, nước trong ống là nóng cần tản nhiệt, cách nhiệt sau đó không tốt
Lưu ý kết nối ống nước giữa máy trong và ngoài (2)
Khoảng cách và tính toán cột nước
Công suất bơm
Cột nước
Tổng chiều dài ống
160 series 370W
<8m
30-40m
240 series 750W
<9m
40-50m
320 series 1.1KW
<13m
60-80m
360 series 1.5KW
<16m
80-100m
360 series 2.2KW
<20m
100-150m
Cách tính cột nước (kiến thức phổ thông chọn bơm)
Cấu thành cột nước: Cột nước = Khoảng cách ngang + Chiều cao dọc + Số lượng co
Khoảng cách ngang 10m bằng 1m cột nước
1m cột nước dọc bằng 1m cột nước (lưu ý: là từ thấp lên cao đẩy nước, tính từ vị trí bơm lên trên)
Một co 90 độ khoảng bằng 0.5m cột nước
Ví dụ minh họa:
Ví dụ 1: Máy 160HZ-D: Máy trong lắp ở tầng 3, máy ngoài lắp ở tầng 1, mỗi tầng cao 4m, co 90° 4 cái. Cột nước cần thiết = 2×4+4×0.5=10m
Ví dụ 2: Máy trong lắp ở tầng 3, máy ngoài lắp trên mái (tổng 5 tầng) 4 co 90°. Tổng cột nước = 3×4×0.1+4×0.5=3.2m

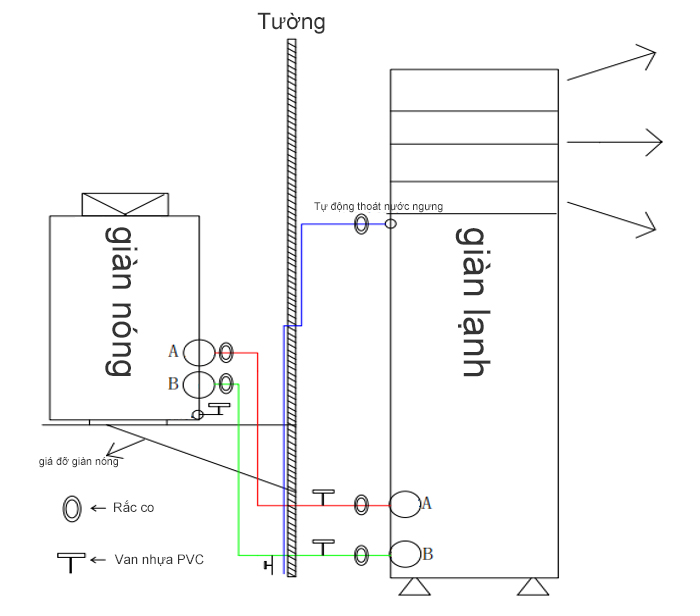

Sơ đồ kết nối ống PVC Comit giữa máy trong và ngoài
Toàn bộ sử dụng phụ kiện ống cấp nước PVC
Cách kết nối: Ống A máy ngoài kết nối ống A máy trong, ống B máy ngoài kết nối ống B máy trong

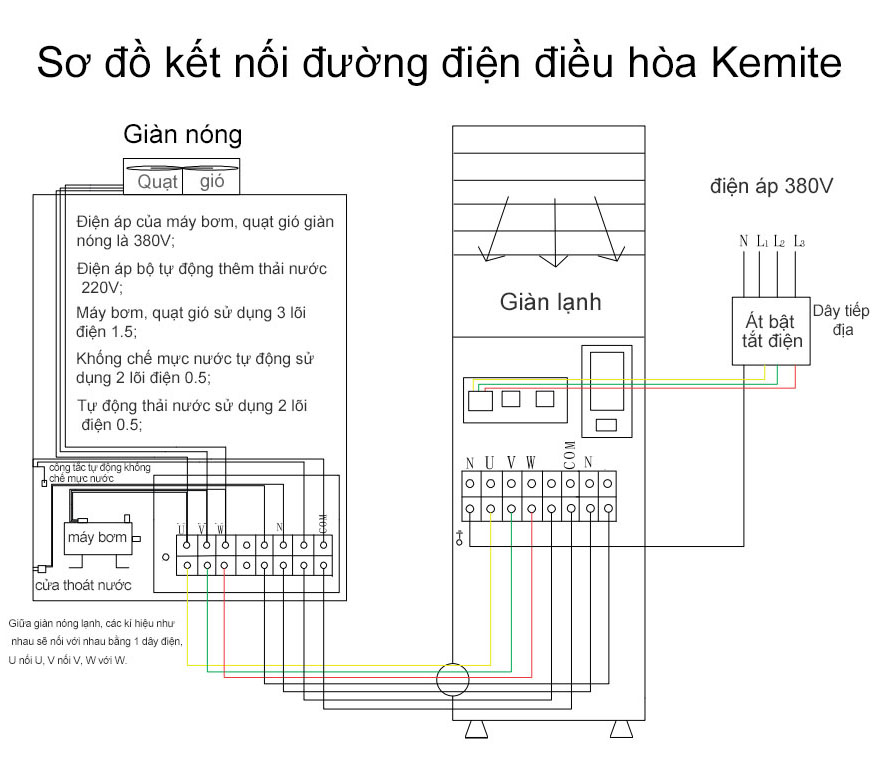

Lưu ý đường dây điện và đường kết nối ống nước (1)
Lựa chọn cáp và quy cách
Chọn cáp tiêu chuẩn quốc gia và cần có dây nối đất
Máy
Nguồn chính
Dây kết nối máy trong ngoài
Cầu dao chống rò
160 series
3×2.5+2×1.5
3×1.0+4×0.5
25A
240 series
3×4+2×2.5
3×1.5+4×0.5
32A
320/360 series
3×10+2×6
3×1.5+4×0.5
63A
Lưu ý đường dây điện và đường kết nối ống nước (2)
Chi tiết lắp đặt và an toàn
Đường dây điện và dây kết nối máy trong ngoài cần có ống bảo vệ, tránh chuột cắn, tăng chi phí bảo hành
Dây điện và cầu dao chống rò phải hàn dây chắc chắn, tránh tiếp xúc kém đốt cháy linh kiện điện
Dây điều khiển kéo dài không vượt quá 100m, dây điều khiển phải chọn dây bọc chống nhiễu
Nếu bơm cấu hình riêng thì tùy tình hình thực tế cấu hình đủ dây cáp
Lưu ý lắp đặt ống nước ngưng tụ (1)
Quy định lắp đặt cơ bản
Ống nước ngưng tụ cần cách nhiệt, ngăn ngừa đọng sương trên ống
Kích thước ống nước ngưng tụ là 32, không khuyến nghị đổi nhỏ kích thước, tránh đóng cặn
Nếu ống nước ngưng tụ quá dài, cần tăng lỗ thoát khí, đề nghị 3m thêm 1 lỗ thoát khí, lỗ thoát khí cần cao hơn vị trí nước ngưng tụ
Lắp đặt ống nước ngưng tụ cần giữ độ nghiêng nhất định, thuận lợi hơn cho thoát nước ngưng tụ
Không khuyến nghị xả nước ngưng tụ trở lại máy ngoài
Lưu ý lắp đặt ống nước ngưng tụ (2)
Hệ thống thoát nước tự động và chống hút ngược
Hệ thống thoát nước ngưng tụ tự động chỉ có phiên bản H và L có thể thêm từ nhà máy
Kết nối ống phải tránh hiện tượng hút ngược, tăng thoát khí, tạo hiện tượng hút ngược sẽ làm cháy bơm nước ngưng tụ

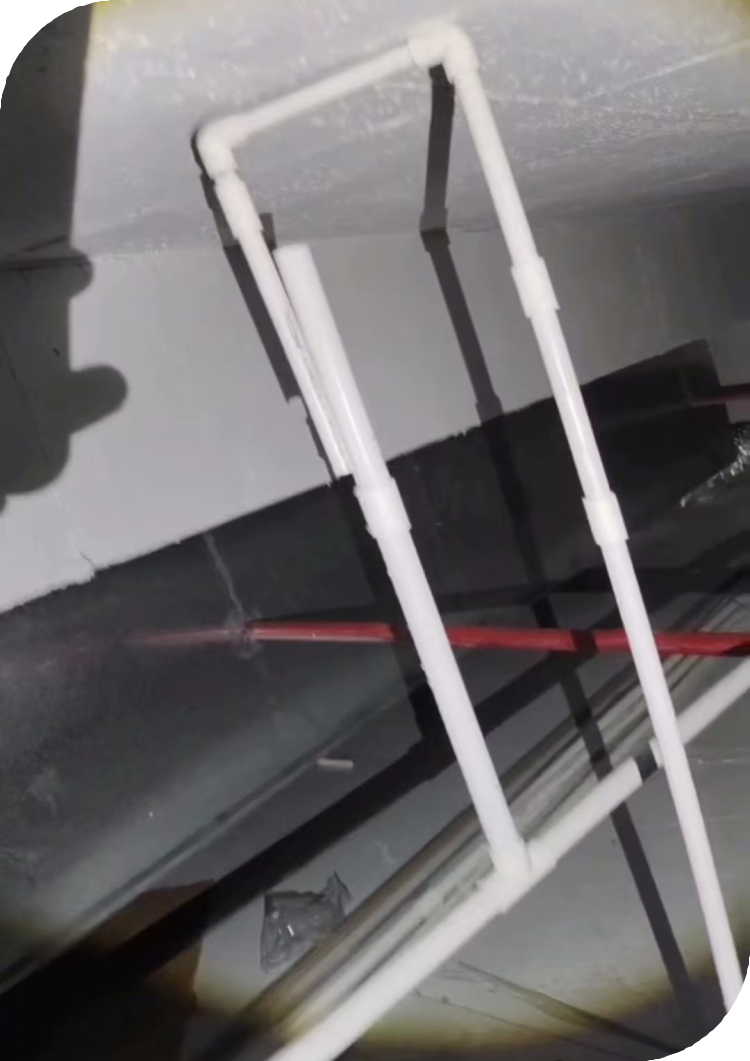

Lưu ý: Để tránh hiện tượng hút ngược khi thoát nước tự động, cách kết nối ống phải theo hình minh họa, và ống 20 chèn trong ống 32 không vượt quá 20CM, như vậy mới vào không khí, đặc biệt lưu ý: ống 20 và ống 32 cần cố định, không thì khi thoát nước tự động có áp lực ống dễ tuột ra
Lưu ý lắp đặt ống gió
Lựa chọn và kích thước ống gió
Chọn chất liệu ống gió: ống gió tôn và ống gió cách nhiệt thép mạ màu một mặt, chọn ống gió tôn cần thêm cách nhiệt
Kích thước ống gió:
Phiên bản ly tâm: 500×350→400×350→300×350
Phiên bản hướng trục: 800×400→600×400→400×400
Chiều cao và chiều dài lắp đặt
Chiều cao lắp đặt ống gió, đề nghị cao cách mặt đất 2.2~2.4m là tốt nhất
Chiều dài ống gió:
Phiên bản ly tâm có thể đi 40~50m, số lượng cửa gió 8-10
Phiên bản hướng trục có thể đi 35~40m, số lượng cửa gió 18-22
Lưu ý hiệu chỉnh điều hòa
Bước hiệu chỉnh và kiểm tra
Trước khi thử máy, kiểm tra tất cả ống nước đã kết nối tốt chưa, tất cả dây điện đã kết nối tốt chưa
Trước khi thử máy đổ đầy nước vào bể chứa máy ngoài, giảm thời gian chờ thử máy
Mở nguồn điện, điều chỉnh bảng điều khiển sang trạng thái bật. Lúc này có thể xuất hiện một số mã lỗi (như sai pha) theo mã lỗi điều chỉnh lại, tạm thời xuất hiện E10,E26,E46 những lỗi này đều bình thường, đợi nước bổ sung xong những lỗi này sẽ tự biến mất

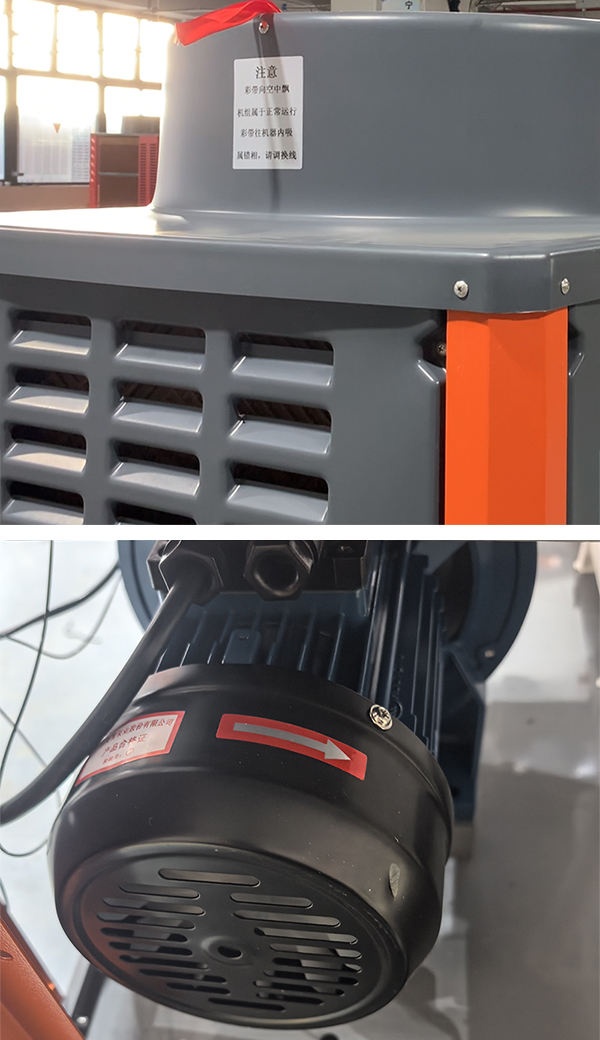

Kiểm tra bơm máy ngoài có quay thuận không, tham khảo hướng chỉ dẫn của bơm
Kiểm tra quạt máy ngoài có quay thuận không, tham khảo dải màu đỏ trên lưới bảo vệ bay ra ngoài
Kiểm tra van phao máy ngoài nước vào có thông suốt không, có tắc nghẽn không

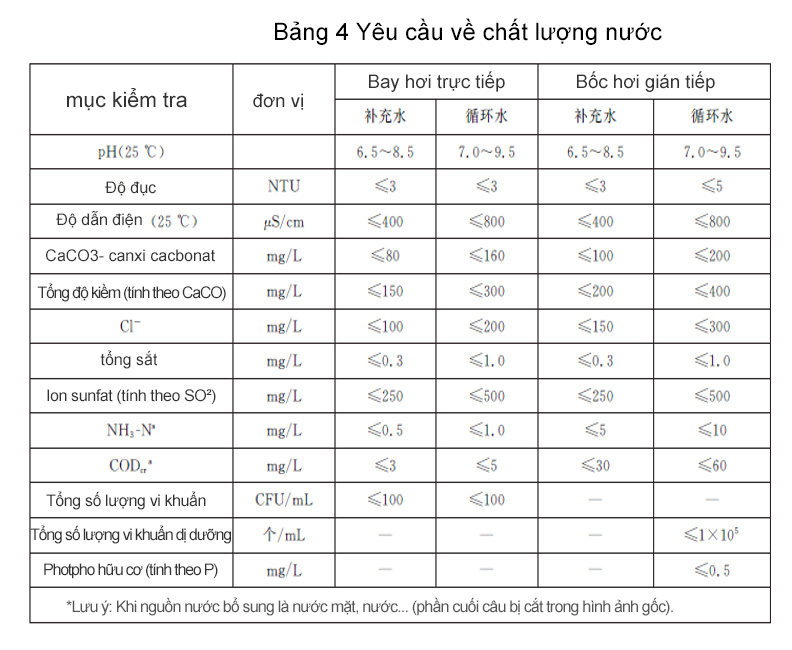

Yêu cầu chất lượng nước (1)
Tiêu chuẩn và phân biệt chất lượng nước

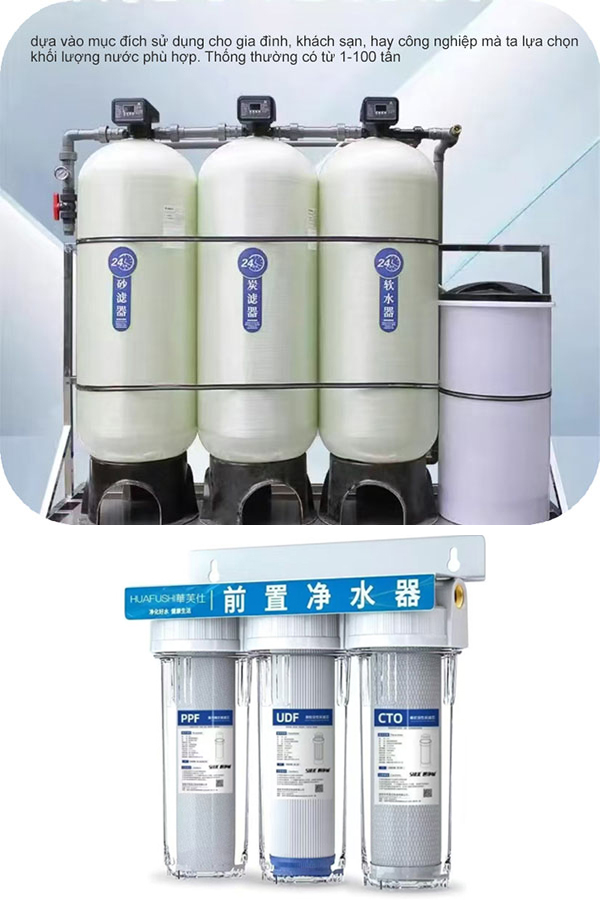

Phải sử dụng nước máy, nước trung tính, không thể dùng nước ngầm, nước sông, nước biển, nước thải công nghiệp
Làm sao phân biệt nước tốt xấu? Có hai phương pháp
Phương pháp thứ nhất: Sử dụng giấy thử pH, pH=7 thuộc trung tính, lớn hơn 7 nước thiên kiềm, nhỏ hơn 7 nước thiên axit
Phương pháp thứ hai: Sử dụng công cụ đo độ dẫn điện để kiểm tra
